手动档案密集柜
规格：2350×900×520mm

温馨提示：因用于机关、企事业单位图书资料室、档案室、样品室等图书资料、档案、财务凭证、货物大小不同为合理利用空间可自动调整层高或添加层板

基本构成:

密集柜主要由轨道、架体、底盘、面板、门板、目录卡及传动装置、防倒装置、密封装置九部分组成：

　　（1）轨道包括地轨和导轨。

　　（2）架体包括立柱、挂板、搁板、分隔棒、防尘板。

　　立柱：支撑整个架体的竖立柱子；

　　挂板：放在搁板与搁板之间，起支撑固定作用；

　　搁板：存放档案资料的平面板；

　　分隔棒：用于分隔双面存放的资料中间，防止混乱；

　　防尘板：放在架体的顶部，主要用来防尘。

　　（3）传动装置包括：链条、齿轮、手盘、轴承、滚轮、锁定。

　　（4）底盘：主要用于支撑架体的底座。

　　（5）密封装置：防止密集柜合架时因为撞击产生损伤，同时还可以降低架体开合时撞击所产生的噪音，起到防撞、防尘、防潮、防噪音、防鼠的作用；

　　（6）面板：包括内侧板、外侧板、和门板

　　（7）顶板：密集柜架体的顶部。

　　（8）目录卡：设在柜体的侧板上，用于放置档案分类信息卡片；

　　（9）防倒装置：安置在导轨上面，用来稳固密集柜，防止密集柜倾倒。

　　密集架也叫手动密集架、移动密集架、档案密集架、密集柜。

　　密集架为可拆、装现场组合式结构，架体结构及其传动机构和材料技术要求满足或高于GB/T13667.4-2004标准或DA/T6-92标准的要求。

　　手动密集架是装载量多，使用方便，为存放档案资料最理想的装具设备。

MTD公司采购商到我公司参观密集柜





手动密集架的主要部件及说明：

1手柄

　　采用自动挂挡、自动归位、可折叠型手柄，使用方便。造型美观大方，手感舒适，其结构为棘轮自动挂、脱挡，停用后摇把可自行停于垂直位置，可避免通道障碍，摇动任意一列不会带动其它把手。手柄内置设有2个精密轴承，采用2个精密轴承与链条咬合循环连接,使手把与轴接触运用灵活、轻便，长期使用不易掉链、其它部件不易磨损，延长寿命。

2传动系统

　　采用国际先进技术结构，齿轮为5齿传动并与摩托车链条进行咬合，运用三次分力装置，双轴驱动，中轴中间传动，架体两端同时均匀受力，结实耐用，架体强度高，承载量大，无论架体组合有多称多宽，承载多重均能保证架体均衡、平行、轻便自如向前移动，易损坏，长期使用不变形。

性能原理

　　1. 手动密集架主要由导轨、底盘、传动机构和架体（包括立柱、挂板、搁板、顶板、门板及侧护板）等零（部）件组成。架顶设有防尘装置、根据需要安装照明装置，列与列之间装有20mm厚特种抗老化橡塑磁性密封条，形成两列间的全封闭，门面列和中间移动列分别装有锁具和制动装置，每组密集架闭合后可用总锁锁住，形成一个封闭的整体，各列移开后可单独制动，确保人员安全，底部设有防鼠、防倾倒装置，因而整个架体具有良好的防尘、防鼠、防潮、防火、防盗和保密功能。

　　2. 传动机构主要由精铸滚轮、传动轴、连接管、调心轴承、精密滚子摩托车链条，机械式自脱超越离合摇手体、多级速比1：6精制链轮等零（部）件组成。为了驱动轻便、平稳，采用中轴带动两根边轴传动方式，手柄摇动轻便、灵活、耐用、美观、无噪声、手柄摇动时能自动挂挡，密集架处于从动或不动状态时，摇柄自行停于垂直位置，手柄可折叠，避免了通行障碍。

　　3. 底盘采用分段焊接后整体组装式，连接牢固、运输、安装方便，底盘各段连接采用M10螺栓紧固，纵梁上按节距冲有矩形槽，槽下焊有夹紧板，以供立柱插入后用M10箍紧拧固。滚轮横梁采用四折成形，确保在外力作用下无任何变形情况发生。底梁下部装有防倒支架以防架体倾倒。底盘两端封头横梁与纵梁牢固焊接，在直角处上、下两平面均焊上三角形加强板，有效保证了底盘架体不扭曲、错位和变形等。

　　4. 导轨采用20*20mm，冷轧钢板（镀锌防锈工艺）置于3.0mm厚钢板折弯成形轨座上，（喷塑工艺）塞焊而成，分段连接，埋入式安装，膨胀螺栓紧固于凹槽地面，导轨上沿与装饰地平基本齐平。

　　5. 立柱两面均布冲裁可上、下调节的挂孔，经四次折弯成矩形柱体每拼立柱采用上、中、下三根连接横梁焊成整体，结构坚固合理、美观大方不变形。6. 搁板经双面三次折弯翻边成形，厚度为25mm，结构合理，使用方便，每层标准承重80kg。

　　7. 挂板（支承板）两端挂钩采用模具冲裁打弯而成，中间采用腰形拉伸翻边模成形两个台阶加强孔，下端直角折弯，并冲有四个凸槽，使搁板嵌置于弯边凸肩上，组装后平整、牢固、无噪声、层间距按需要沿立柱调节孔可自由调整。

　　8. 侧护板采用正面凹凸形，两旁大圆角的整体设计，视觉如同木质一般厚实典雅。

　　9. 门板采用四次折弯成形，背面中间点焊加强筋右门上装有密集架专用豪华锁，组装后缝隙均匀，锁定紧密，开启灵活。

　　10. 顶板通过M6螺栓紧固于立柱上端既能加强架体的整体刚性又能起到防尘、防水的作用，为此应加强顶板的钢性，经双面二次折弯，四角对焊，使其成框架结构。

　　11. 表面处理采用阿克苏.诺贝尔长城牌热固性粉末。表面喷塑前经严格的酸洗、除锈、磷化等十三道工序处理。漆膜厚60-70μm，塑层锈能力20年以上，耐冲击力60kg/cm，附着力为1级，其表面光滑、平整、漆膜附着力达到GB1720中规定的一级指标。其无渣、无味、无污染且耐腐蚀性能卓著等特性，使喷塑后的金属工件表面平整、光泽。

结构特点

　　手动密集架装载量多，使用方便，为存放档案资料最理想的装具设备。手动密集架的特点主要有以下几点：

　　1、手动密集架架体结构有框式和箱式，设有安全限位及防盗装置，列与列之间形成全封闭；

　　2、每列密集架之间均有制动装置，开闭方便——开架查取资料时只需拉出制动把手，架体不会被他人移动，可有效的保证查阅人员的人身安全；

　　3、手动密集架的传动机构采用精密内调心轴承，实心钢，双轴转动，移动灵活，摇动轻便；

　　4、各列之间装有磁性吸力的橡胶密封条装置，并经防老化处理，在架体顶部装有防尘板，底部装有防鼠挡，合拢后无缝隙，达到了防火、防尘、防盗、防鼠、防倒的要求；

　　5、手动密集架挂架采用有加强盘的整体架板和有扣勾的挂板，架板组装后平整牢固，齿轮自动挂档结构，摇把可自行停于垂直位置，手柄可折叠，以避免通行障碍；

　　6、底盘架组合为焊接底盘分段组合式，加工精密，对接互换性好，节型范围宽；

　　7、表面处理采用乳化剂和碱性助洗脱脂，磷酸除锈，钝化最后粉末喷涂，装饰防护性能好，附着力强，架体内壁的处理方法和外表的处理方法相同。

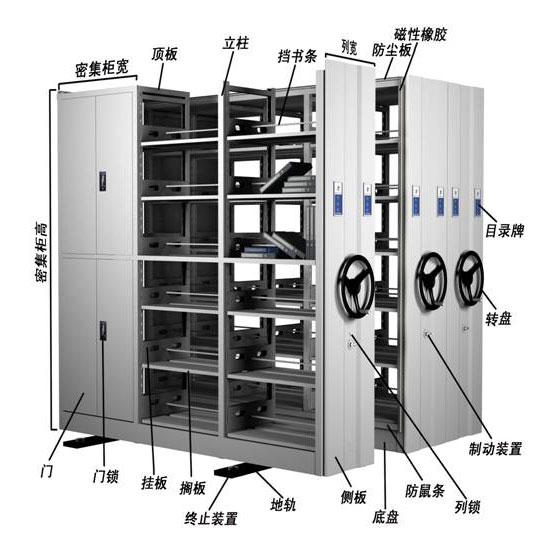

密集柜详解图：
